100MHz지원 / 해상도 1280*1024 (케이블 별매)
모델명 : DRM-1714F

※ 본 제품에는 케이블이 포함되어 있지 않습니다

▒ 주요특징 ▒

l 고해상도 최고 1280 x 1024 까지 지원

l DDC2가 표준인 모든 입력 포트 지원

l DVI-I 지원

l Hot pluggable 기능

l 1U Rack design

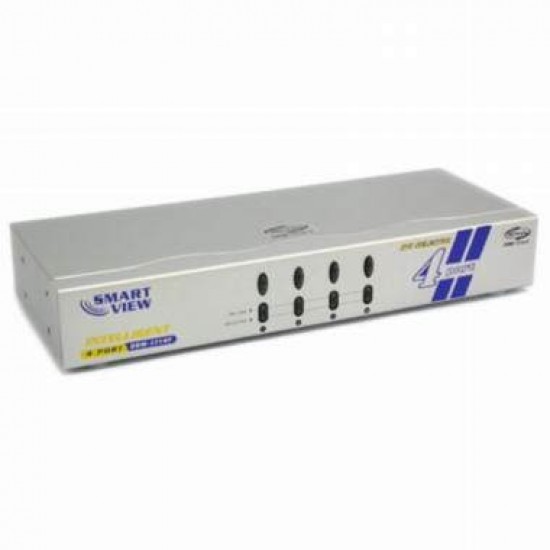

▲ 포트 선택 스위치(Manual type), Port LED

1. 포트 선택 스위치 (Manual type)
  - 선택된 PC에 접속하기 위해서 스위치를 누른다.

2. Port LED
  - 전원아답터가 잘 연결되면, 모든 빨간 LED가 깜박인다.
  - PC가 연결되고 작동을 시작하면, 초록색 LED 불이 들어온다.
  - PC가 성공적으로 연결되면, RED LED에 불이 들어온다.

▲ 입력전원(아답터), DVI OUT(모니터) 포트 컨넥터, DVI IN(PC본체) 포트 컨넥터

1. 입력전원
  - DC9V 300mA 전원 아답터 연결

2. DVI OUT(모니터) 포트 컨넥터
  - 모니터 케이블 연결

3. DVI IN(PC본체) 포트 컨넥터
  - PC의 DVI 포트 또는 장치의 DVI 출력 포트에서 케이블 연결

▲ 제품 밑면 -  미끄럼 방지 고무, 옆면 - 랙 연결용 홀

※ 제품 밑면의 스티커 훼손 시 A/S 및 교환,환불이 불가능 합니다.
제품 분해 및 임의 개조를 하지 마십시요

※ 분홍색 처리된 부분은 본 제품에 해당하지 않습니다

▣ 시스템 요구사양

▣ 제품 사용 예

▣ 제품설치

설치 전 선택기와 모니터가 꺼졌는지 확인한다.
PC와 모니터 전원을 끈다.

  1. 모든 연결된 장비가 꺼졌는지 확인한다.
  2. 모니터 케이블을 DVI OUT 포트에 연결한다.
  3. PC의 DVI 포트와 DVI IN 포트의 컨넥터를 케이블로 연결한다.
  4. 전원아답터를 벽면의 콘센트에 끼운다.
  5. 전원 아답터를 DVI Selector를 연결한다.
  6. 모니터를 켠다.
  7. 모든 붉은 LED가 앞 뒤로 이동하며 깜박이며, 그렇지 않으면 4번과 5번으로 되돌아가 확인한다.
  8. 전체 PC를 켠다.
  9. PC들이 제대로 연결되어 활성화가 되면, LED에 초록불이 들어온다.

▣ 제품작동

      ▶ 포트 선택
       원하는 PC의 접속을 위해, “포트 선택 스위치” 버튼을 누른다.
       선택되어 응답하는 포트는 빨간 LED에 불이 들어오며, 포트가 작동하는 것을 나타낸다.

▣ 제품 구성물

l DRM-1714F DVI Selector

l 사용자 설명서

l DC 9V 300mA 전원아답터

l Rack용 rail 2개와 screw 8개 포함.

※ 본 제품에는 케이블이 포함되어 있지 않습니다.
