NETmate 고해상도 HDTV 8:1 분배기
165MHz지원 / 해상도 1600*1200 (케이블 별매)
모델명 : DS-2018F

HDTV(High Definition Television) 분배기 DS-2018F는 한대의 PC 또는 DVD player로 8대의 LCD 모니터나 프로젝터, HDTV에 동일한 이미지를 출력하는 제품 입니다.

▒ 주요특징 ▒

- Panel Link 디지털 기술 사용

- DVI 1.0 사양과 호환

- 고해상도 출력으로 최고 UXGA(25~165MHz), 480p, 480i, 720p, 1080i 지원

- HDCP 지원

- 캐스케이드 기능 지원

- 1U rack 디자인

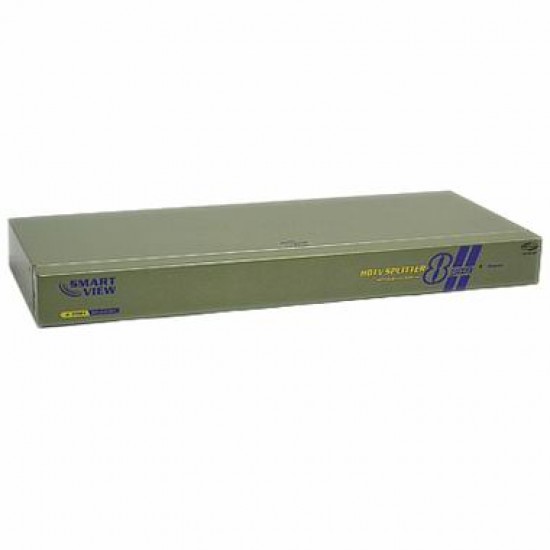

▲ 전면 - 모델명 및 파워 LED

▲ 후면 - 입력 AC전원 소켓, DVI IN 포트, DVI OUT 포트

▲ 제품 밑면 -  미끄럼 방지 고무, 옆면 - 랙타입 고정 홀

※ 제품 밑면의 스티커 훼손 시 A/S 및 교환, 환불이 불가능 합니다.
제품 분해 및 임의 개조를 하지 마십시요.

▣ 제품 설치

  1. PC 또는 DVD player와 모니터 전원을 끈다.
  2. DVI Male 케이블을 PC와 분배기의 DVI IN 포트에 연결한다.
  3. DVI Male/female 연장 케이블을 모니터와 분배기의 DVI OUT 포트에 연결한다.
  4. 전원 코드를 연결하고 분배기의 전원을 켠다.
  5. PC와 모니터 전원을 켠다.

※ 주의

   –  만일 DDC 모니터를 사용하는 경우, 다른 모니터도 DDC 모니터와 같은 해상도의 것을 사용한다.
   –  본 제품을 사용하는 경우, 사용자가 DVI Out 1에 먼저 모니터를 연결할 것을 권장합니다.
       HDCP 보호 때문에, 사용자가 DVI Out의 2~8포트를 먼저 연결할 경우 정상작동이 되지 않습니다.

▣ CASCADE 기능

  1. 모니터를 추가하여 동일한 이미지를 출력하는 기능을 위해, 또 다른 분배기를 연결한다.
  2. 기존의 분배기의 “DVI OUT 1” 포트와 추가된 분배기의 “Video IN” 포트의 사이에 DVI Male/Female 연장 케이블을 연결한다.

※ 주의 사항 : 여러 개의 분배기를 포트에 연결하여 cascade 기능을 이용할 경우,이미지 저하가 나타날 수 있습니다.

▲ CASCADE 기능

▣ 제품용도 (주 사용 예)

  Test bench facilities, Data center, Help desks 등..

▣ 제품 구성물

- DS-2018F HDTV 분배기

- AC 전원 코드

- Rack 용 rail 2개, 고정용 나사

- 사용자 설명서
